Dummyload dokumemtation – projekt 2024

Her vedlægges diverse dokumentation i forberedelsen og under projektet.

Nye filer pr. 30. april 2025

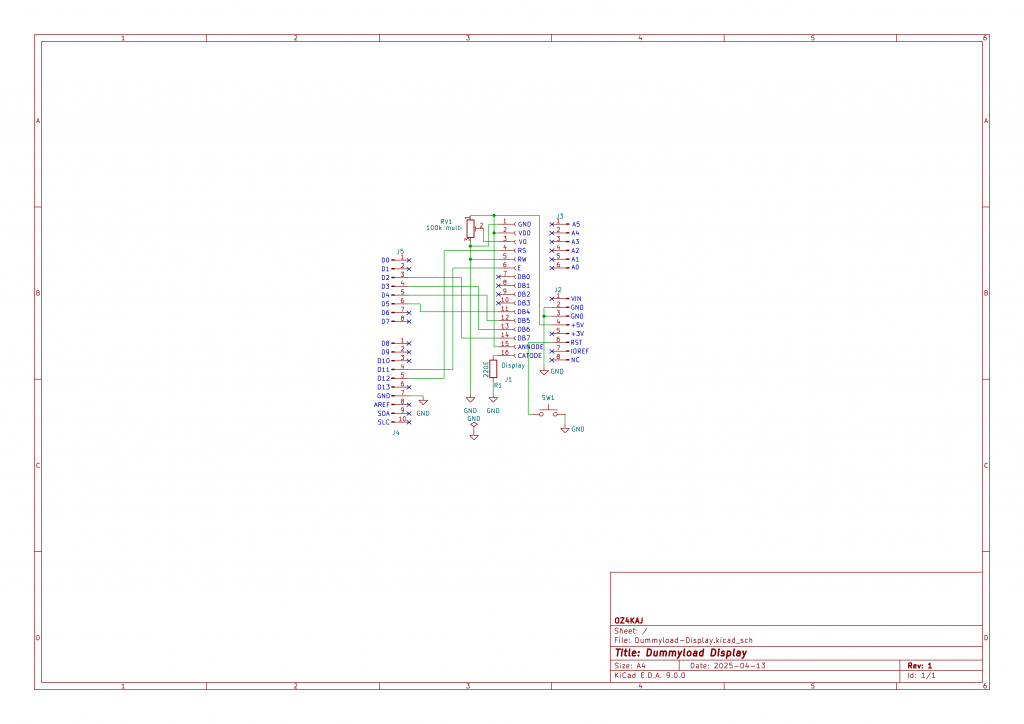

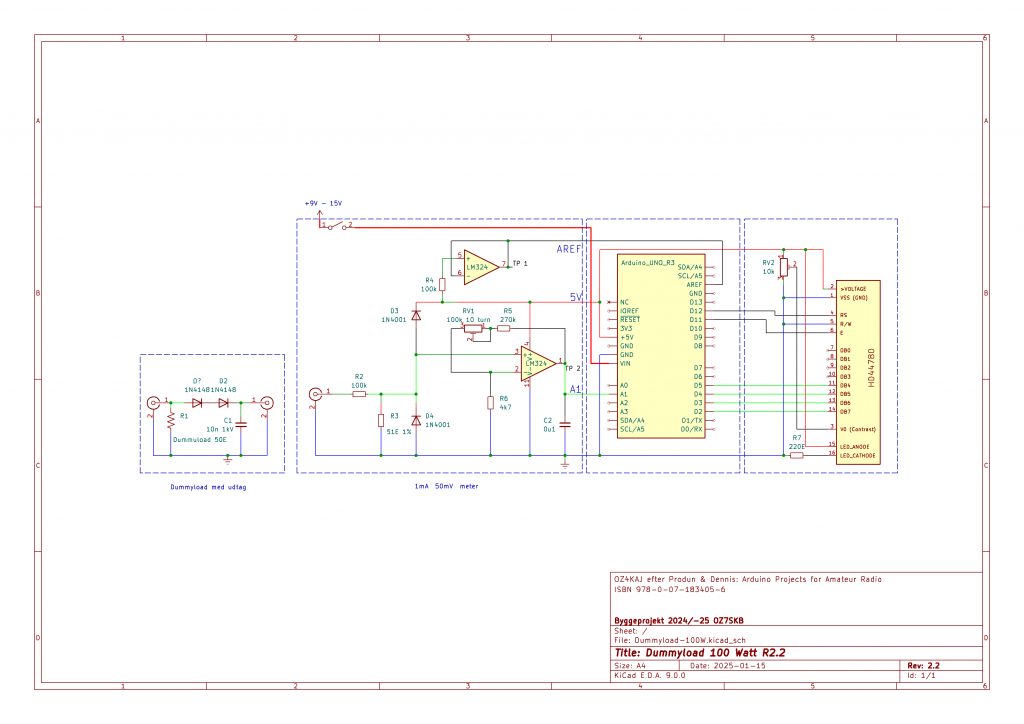

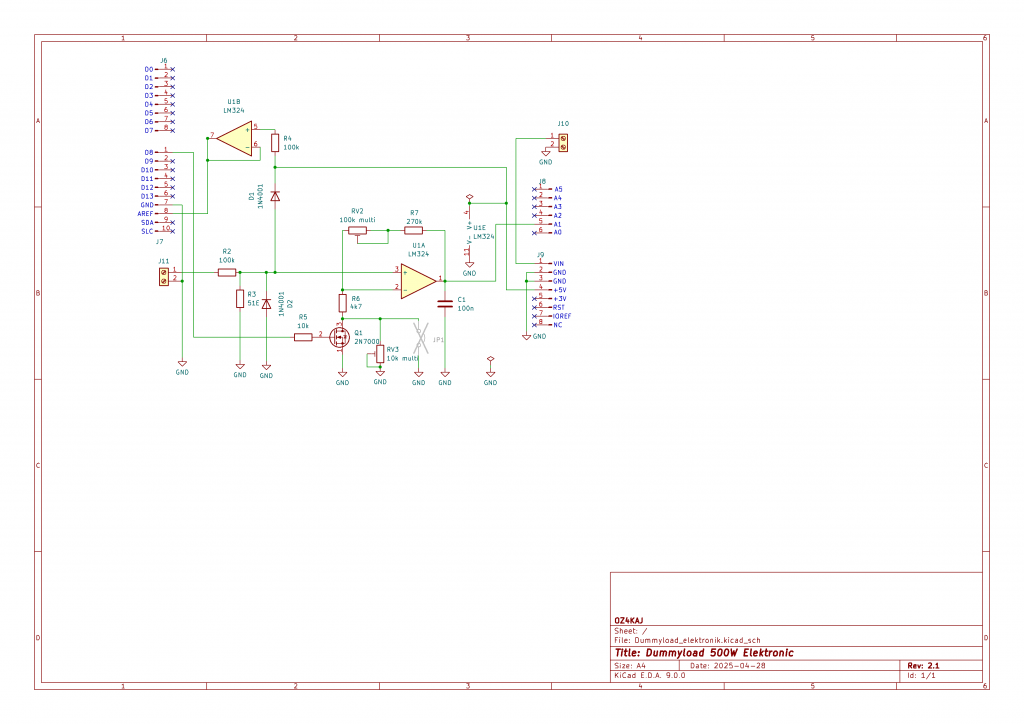

Diagrammerne er blevet opdateret, så de nu dækker både en 100W og en 500W udgave. Hertil kommer display, som er fælles for begge. Til hver fil er et printlayout, som du kan få ved at kontakte OZ4KAJ. Filerne dækker de to print, som projektet består af. 500w printet kan også anvendes til 100W ved at undlade 2N7000, RV2,og R6 samt montere JP1.
Højreklik på diagrammerne og vælg Gem som (Save As)
Der er også to Arduino sketches. Fordelt på hhv 100W og 500W.

Arduino filer til download: 100W og 500W


Filer til 3D printet boks

Filerne er leveret af OZ9KHA Kristian.
Download zip-filen og udpak.


Diagram version R2 pr 05.06.2024

Nyt i version R2 er:

  1. SW1 2 skift + neutral tilføjet.
    Giver mulighed for at skifte mellem 2 følsomheder.
    Forslag: 100 W og 500 W
    Anvendes også som tænd/sluk.
  2. R2a og R2b tilføjet
    De to modstande sætter hver sin følsomhed i serie med R2.

Diagram version 1.5 pr 23.03.24


Arduino intro – præsentation


Arduino sketches

Filerne er ZIP-filer. Skal du blot læse indholdet, skal filen udpakkes.
Du kan åbne *.ino filer i WordPad. Vælg blot Alle som filtype.

Du kan importere ZIP-filen direkte i Arduino IDE efter download.
Vælg: Topmenu Sketch, Include Library, Add .ZIP Library

Version 1.1 af Dummyload sketchen. Er kørende, men kan finpudses.


Projekt intro aften 14. marts 2024
